A50
KONİK KİLİTLEME / CONICAL LOCK
* Malzeme / Metarial : 1.71.31 ( 16MnCr5)
* Sertlik / Hardness : 62 ± 2 HRC
* Isıl İşlem / Heat Treatment : Sementasyon / Case Hardened

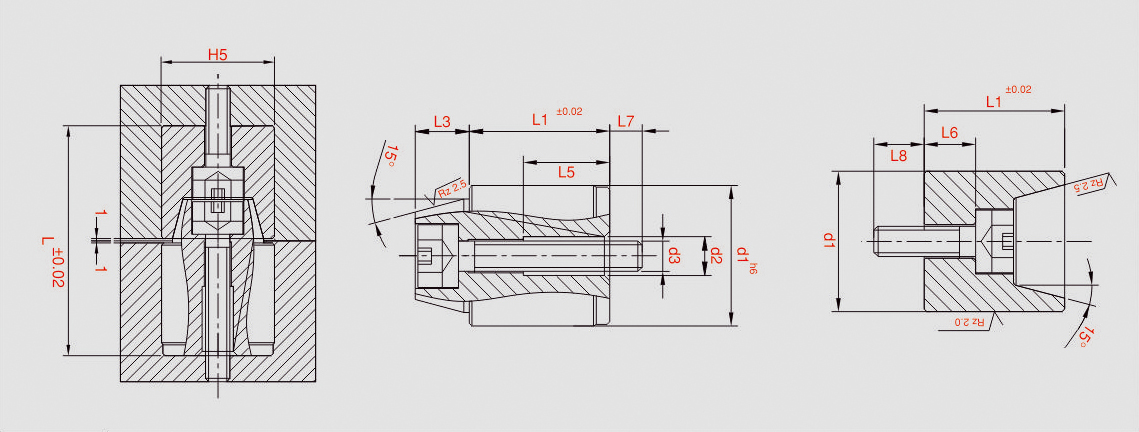

| Sipariş Kodu / Order Code | d1Ø | L | L1 | L3 | L5 | L6 | L7 | L8 | d2 | d3 |
|---|---|---|---|---|---|---|---|---|---|---|
| A50-12 | 12 | 34 | 16 | 4.5 | 9.5 | 7 | 8 | 7.5 | M4 | M3 |
| A50-14 | 14 | 34 | 16 | 6 | 12.4 | 6 | 7.5 | 8 | M5 | M4 |
| A50-16 | 16 | 34 | 16 | 6 | 12.4 | 5.8 | 7.5 | 8 | M5 | M4 |
| A50-20 | 20 | 54 | 26 | 9 | 19.7 | 10.6 | 12 | 9.5 | M8 | M6 |
| A50-25 | 25 | 54 | 26 | 10 | 19.7 | 9.2 | 11 | 11 | M8 | M6 |
| A50-30 | 30 | 72 | 35 | 14 | 25 | 12.2 | 15 | 13 | M10 | M8 |
| A50-32 | 32 | 72 | 35 | 14 | 25 | 12.2 | 15 | 13 | M10 | M8 |
| A50-42 | 42 | 92 | 45 | 18 | 27 | 16.8 | 16 | 13 | M10 | M8 |
