Ürün Detay

A01H

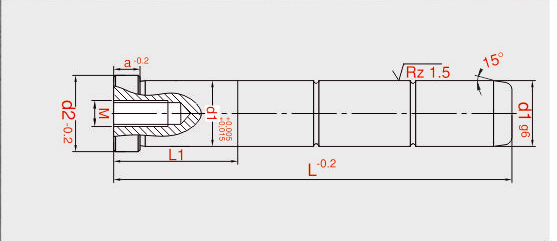

ŞAPKALI KOLON / GUIDE PILLAR

* Malzeme / Metarial : 1.71.31 ( 16MnCr5)
* Sertlik / Hardness : 62 ± 2 HRC
* Isıl İşlem / Heat Treatment : Sementasyon / Case Hardened

Sipariş Kodu / Order Code d1Ø L L1 d2 a M
A01H - 10040 10 40 17 12 3 -
060 60 22
080 80 22
100 100 27
120 120 27
A01H - 12040 12 40 17 16 6 -
060 60 22
080 80 27
100 100 27
120 120 36
140 140 36
160 160 36
A01H - 14060 14 60 22 18 8 -
080 80 22
100 100 27
120 120 36
140 140 36
160 160 36
180 180 46
A01H - 16040 16 40 14 20 8 6
060 60 22
080 80 22
100 100 36
120 120 36
140 140 36
160 160 46
180 180 46
200 200 56
A01H - 18060 18 60 22 22 8 6
080 80 22
100 100 36
120 120 36
140 140 36
160 18 160 46 24 8 6
180 180 46
200 200 56
240 240 56
A01H - 20060 20 60 22 24 8 8
080 80 22
100 100 36
120 120 36
140 140 36
160 160 46
180 180 46
200 200 56
240 240 76
A01H - 22080 22 80 22 28 15 8
100 100 36
120 120 36
140 140 36
160 160 46
180 180 56
200 200 56
220 220 56
240 240 66
300 300 66
A01H - 24080 24 80 22 28 15 8
100 100 36
120 120 36
140 140 36
160 160 46
180 180 56
200 200 56
220 220 56
240 240 66
300 300 66
A01H - 30100 30 100 36 36 15 8
120 120 36
140 140 36
160 160 46
180 180 56
200 200 66
220 220 66
240 240 66
300 300 76
360 360 76
